数据中心的本质

  为数据信息提供传递、处理及存储服务

  数据中心的定义

   数据处理设备集中、需要严格控制的物理区域
   专门向关键数据处理操作提供服务，医院的中心机房是要求 7X24X365连续可靠
   应指出的：布线的成本仅只占数据中心总成本的5%，是最不受重视的部分之一  …

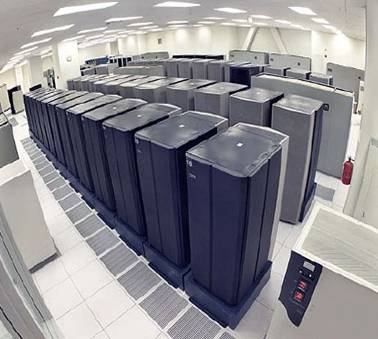

数据中心结构分布

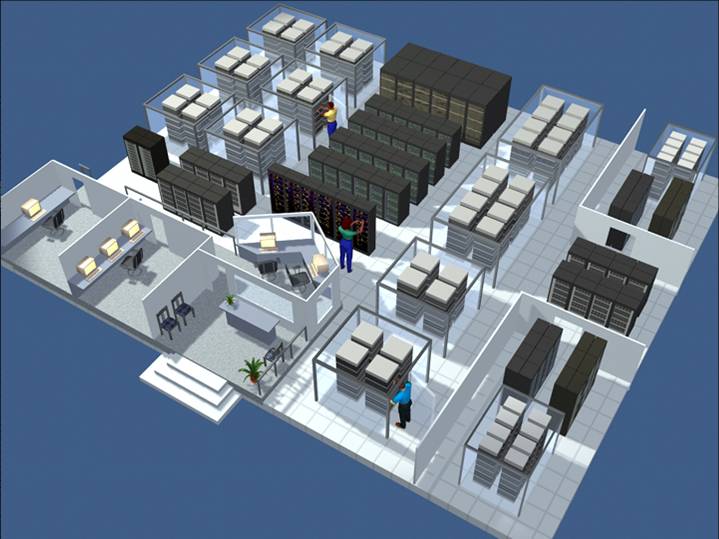

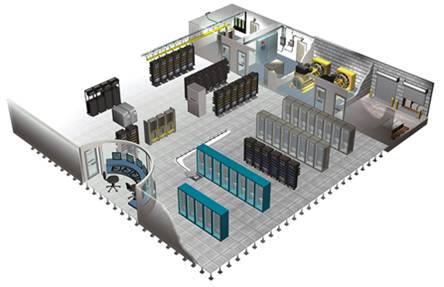

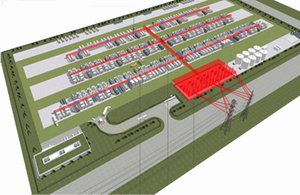

数据中心的平面布局

数据中心铜缆布线

  铜缆布线在Data Center一般用于水平段，最大传输距离100米

为什么选择光纤？

  CAT 6 的密度和传输距离问题

数据中心光纤布线

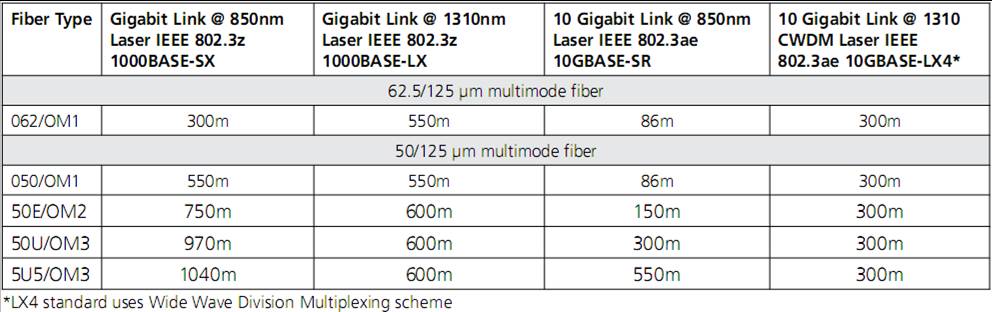

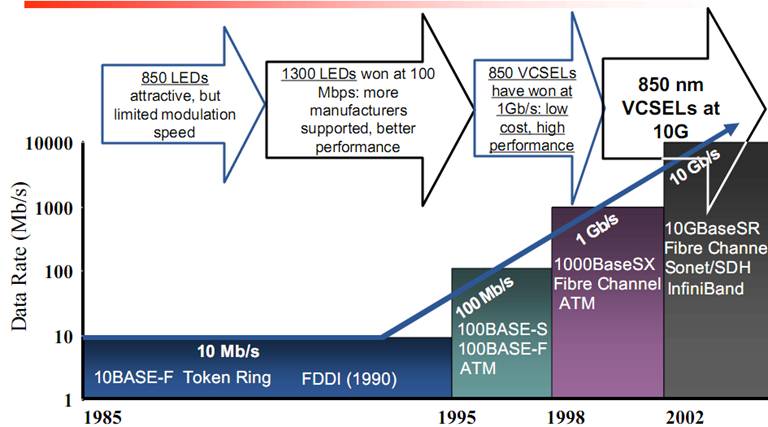

  光纤 – 激光优化的恩普特

数据中心非结构化布线

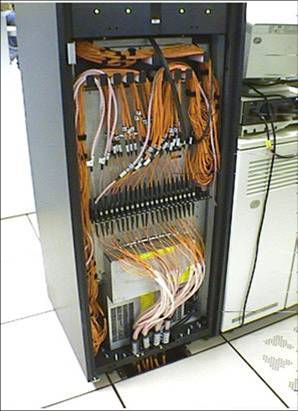

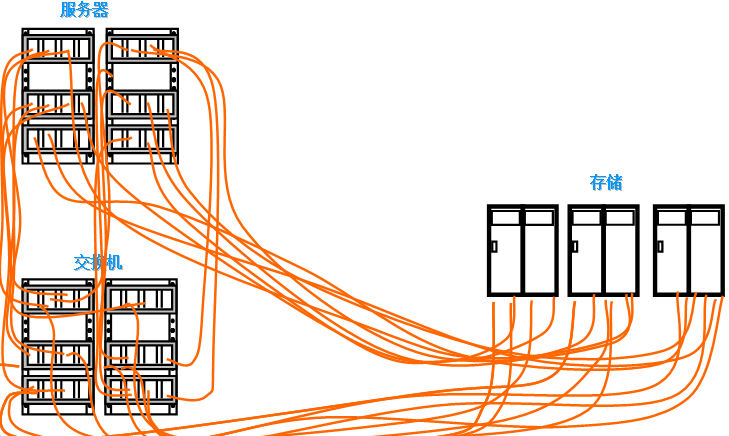

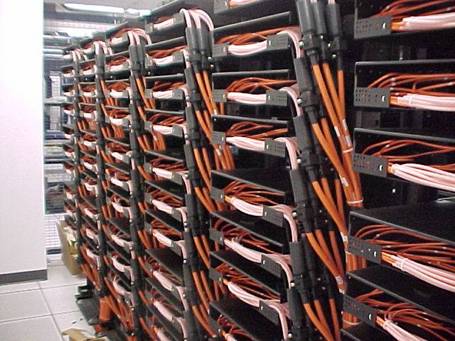

  光跳线直接连接

问题

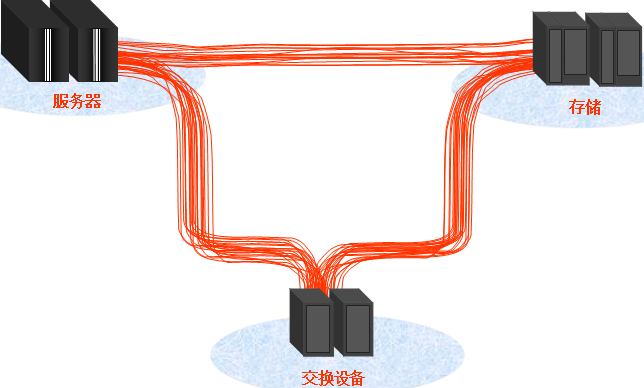

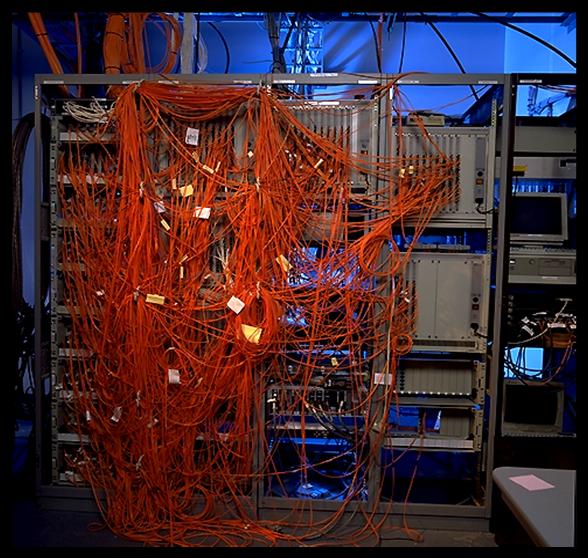

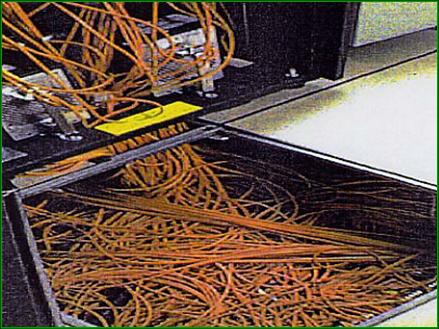

光跳线数量很快会达到500条 !
谁来管理光跳线的路由?
谁能知道光跳线的连接及编号吗?
在设备上直接插拔跳线，会保证设备的连接安全吗？
机房管理员方便扩容吗？

  光跳线直接连接

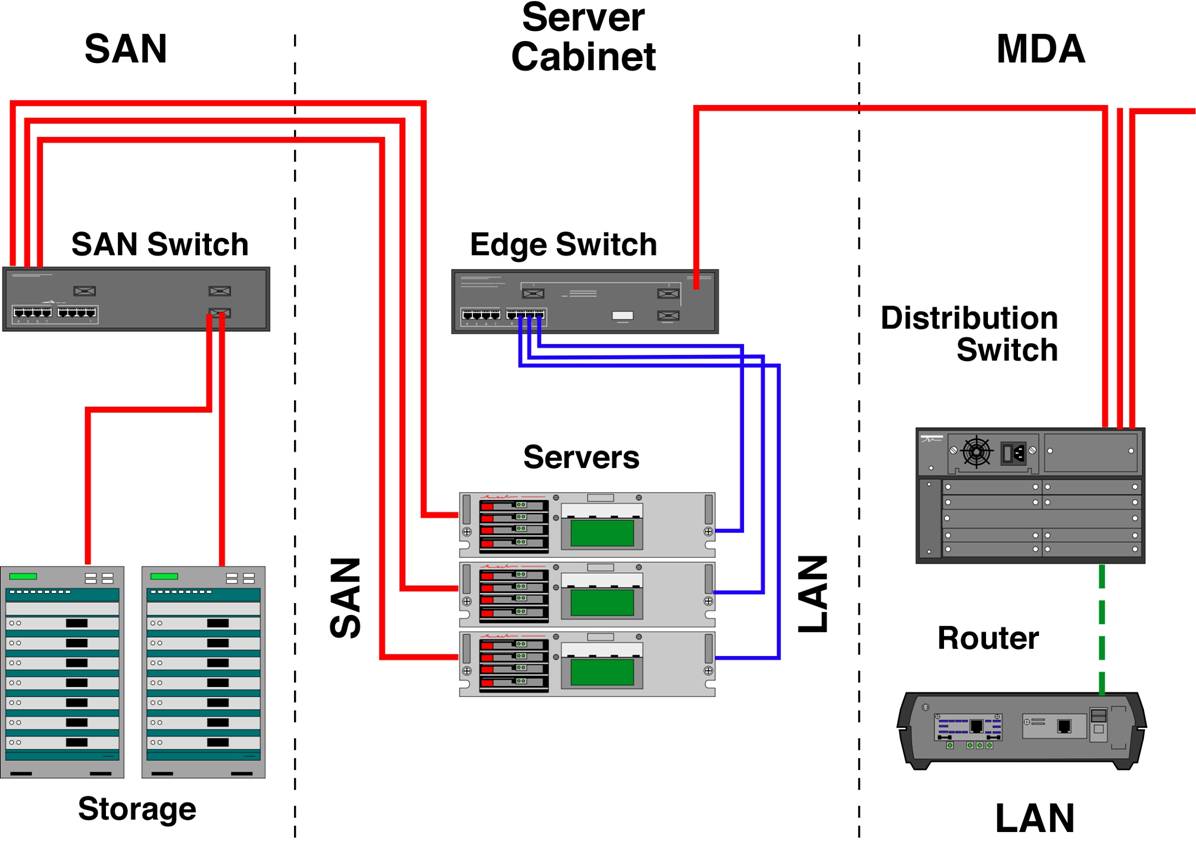

数据中心结构化和非结构化布线解决方案

  结构化和非结构化布线解决方案比较

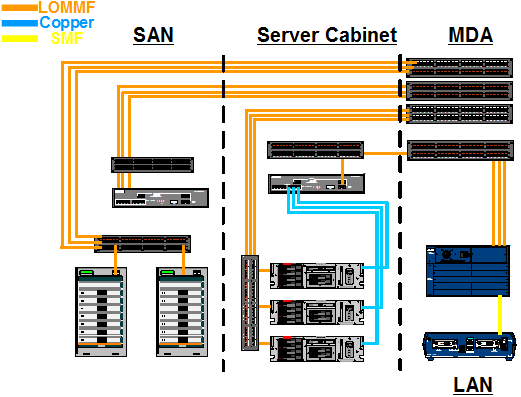

  数据中心结构化布线

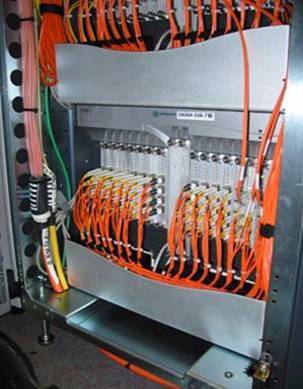

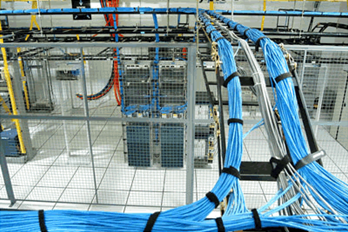

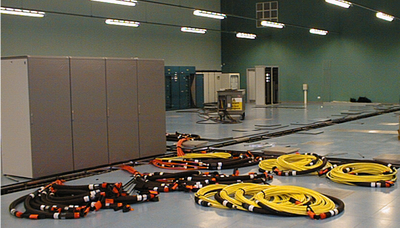

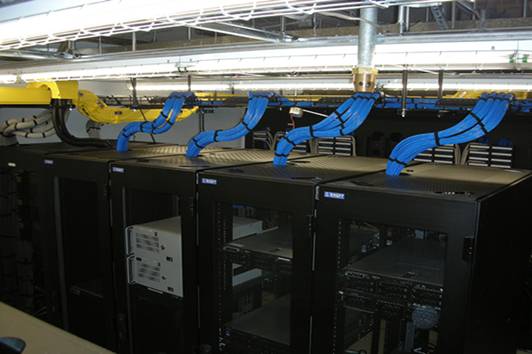

  数据中心结构化布线现场     恩普特:  ● 高密度 ● 简捷 ● 可扩充性

数据中心详图

预端接主干光缆

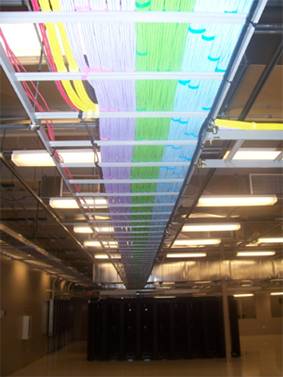

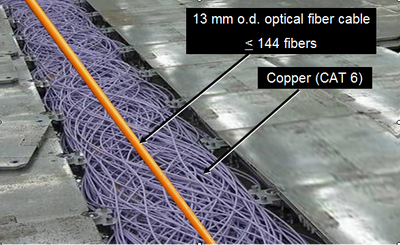

  减少了静电地板下的光缆
  简化了线缆的管理

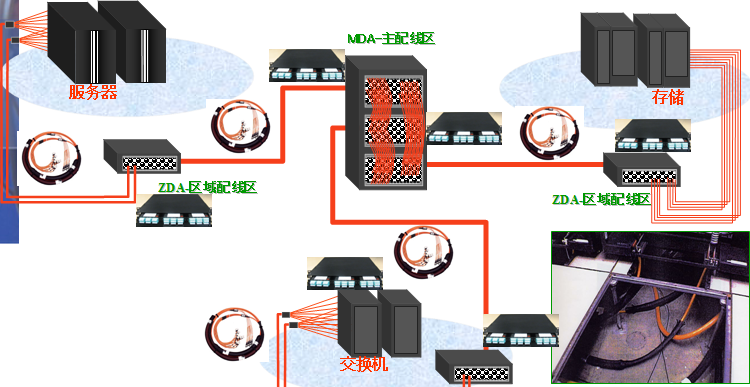

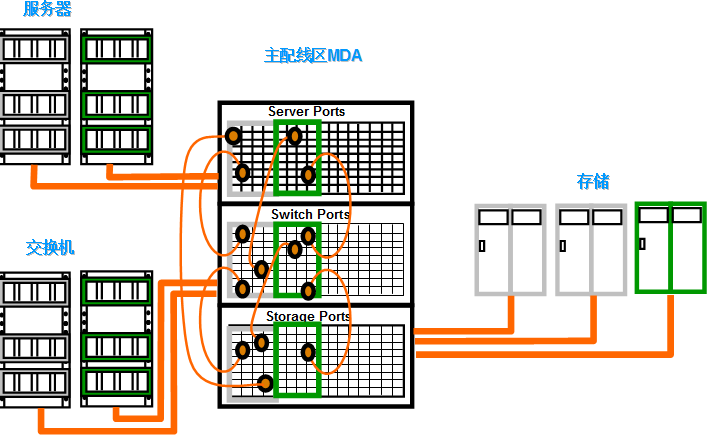

  总配线区(MDA)

  数据中心预端接系统概念
  模块化、区域分配结构
  比传统布线解决方案安装速度快75%
  连接集中于光纤配线架，提高数据中心的管理控制能力
  所有区域主干光缆一次性安装完毕
  模块化设计使网络需求得到快速满足，根据需要快速安装
  运用光纤结构化概念，使网络兼具简便性、灵活性以及可扩展性
  接头等小型化系列产品减少了占用空间 – 超过 60% 的空间节约！
  恩普特提供数据中心布线方案的规划、设计、现场安装指导及产品售后服务等技术支持

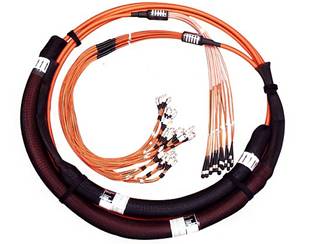

预端接光缆

  预端接光缆用于结构化光纤网络架构的主干部分。
  预端接光缆的特点在分支光缆部分端接了相互独立使用的12芯连接器。
  在光缆与分支光缆之间采用注胶或者热缩套管方式固定分支部件。
  分支器件作为扇出光缆的分支点，与安装拉手共同承受最大400牛的安装拉力。
  常规产品光纤芯数为： 4到144芯。

  其他芯数的光缆可以根据客户的特殊要求提供，比如 96或 216等大芯数光缆。
  预端接光缆通常用于高密度模块化配线架。

连接器

预安装牵引把手
高密度12芯光纤连接器
用于快速安装，最小化安装失误和节约安装空间。
利用恩普特连接器最高支持144芯光缆
使用恩普特光缆，可以达到更好的物理性能

跳线及尾纤

在工厂组装并且发运前经过100%的光学测试；

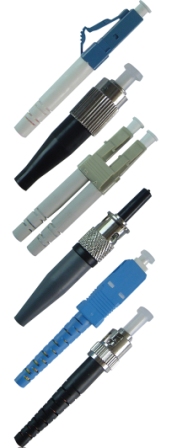

产品品种齐全，有ST、SC、FC、MTRJ、LC等多种接头方式供客户选择；
可根据客户需求配置单模、多模，单芯、双芯或多芯；
跳线及尾纤芯数、长度、物理结构等也可根据客户需要定制；
控制的光纤突出部分，具有稳定的光学特性；
产品广泛应用于通信、局域网、光纤传感器、光纤测试设备等。

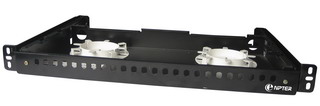

高密度配线架模块系统

  1，高密度配线架

标识明确，管理方便；
现场接头安装、尾纤结合理想之选；
适用于各类型室内外光缆；
与光纤配线架适配器面板或模块配套；
全钢喷塑壳体，结构牢固，美观大方；
坚固的烧结黑色粉末光滑复涂层；
设计合理，走线方便，确保光缆的最小曲率半径；
支持最多144个光纤端口；
配有光纤管理环和捆扎设施；
标识护套保护光纤跳线，拔出按锁就可以方便地取下进线部位有固定装置；考虑安全因素时，可提供隐蔽式门锁。

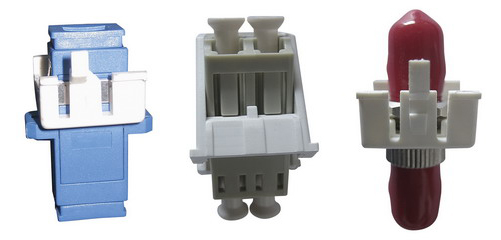

  2，适配器

FC/PC型适配器有铜套管或陶瓷套管可选
良好的稳定性能，连续插拔试验插损小；
插入损耗<0.2dB ；
反射损耗>55dB ；
温度范围-40 到+85 ；
耐久性500yclds。变化≤0.2dB。

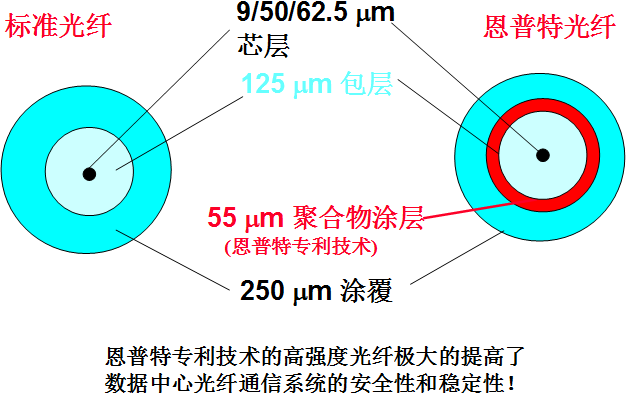

恩普特光纤与普通光纤不同结构
